武漢菲斯曼暖氣暗裝方案-菲斯曼WH1D24KW+意大利普羅菲高壓鑄鋁暖氣片

設計要求：采暖面積面積86個采暖面積，采暖熱負荷需求150W/平方設計。

暖氣片選配:

客餐廳采暖面積：38平方,1600*10、300*20

主臥采暖面積:13平方，1600*7

小孩房采暖面積：12平方，300*18

書房采暖面積：15平方，300*14

主衛采暖：800*400背婁

次衛采暖：800*400背婁

壁掛爐:德國菲斯曼WH1D24KW原裝進口型,放置在靠餐廳陽臺。

管道設計: 采用喬治費歇爾PB管，雙管同程式采暖。

暖氣片開關：采用意大利蓋亞閥門,分區控制。

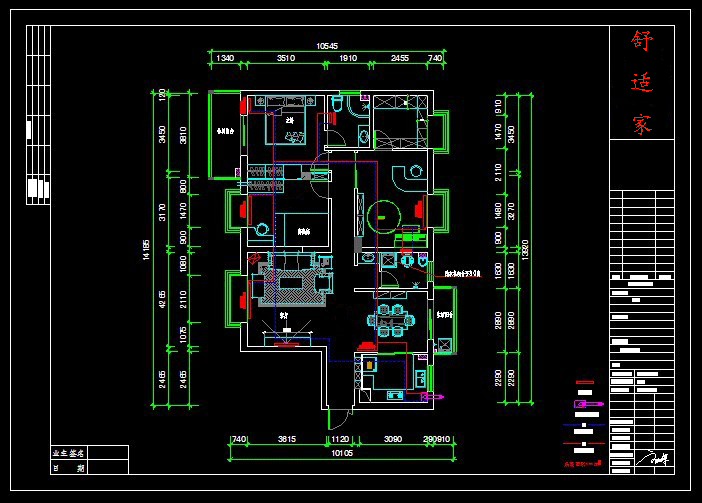

武漢武鐵佳苑暖氣片暗裝設計圖

注:暖氣片1600、300為暖氣片的高度，后跟面的10、7、18、14為暖氣片的片數，高壓鑄鋁根據房間的大小可以任意的拼接。800*400為衛生間采暖背婁的高度和寬度。
